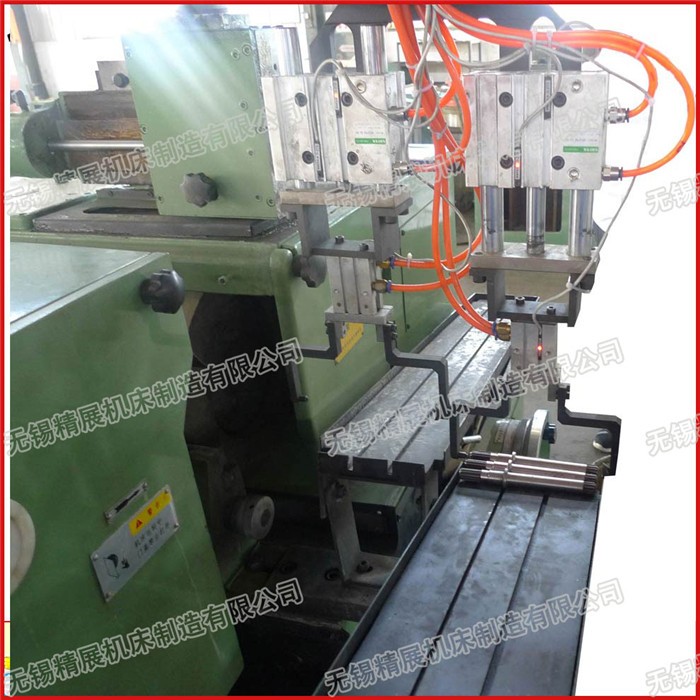

一、机床用途
机床主要适合用于φ2-50MM长度145毫米以内的阶梯轴及光轴的外圆磨加工。广泛用于汽车、摩托车、缝纫机、电动机轴类的外圆磨加工。适合于批量校大的加工用途。
二、机床主要结构及性能描述

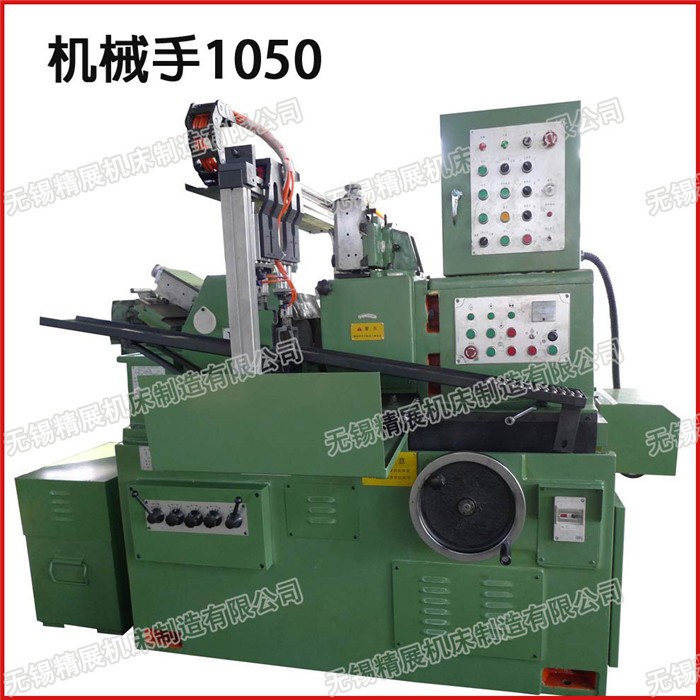

2.1总体机构
床身采用V型导轨组合平导轨，提高了进给直线度及使用寿命，本机床结构特别适用于横进给磨削法。
三、磨架
磨削轮的前后支承均采用五片式动压滑动轴承。轴瓦的装配位置应是大端迎着主轴旋转方向。其轴向力则由推环承受，磨削轮夹盘和皮带轮以锥体(1：5)配合在主轴上并用螺母分别紧固之，两端螺帽均为左旋螺纹，以免在起动时松脱。
磨削轮夹盘的圆周面上，开有楔状环形槽，内装平衡块，利用螺钉将平衡块固定在槽子中的任何位置，借此平衡砂轮。
轴承的轴瓦采用球面支承在径向和轴向均能自位，装配时主轴与轴瓦的径向间隙，通过螺钉调整，其间隙为0.015～0.025范围内。
四、导轮主轴
导轮主轴前后支承均采用内锥孔1:30的整体式滑动轴承，其轴向力由后端的推力轴承承受，导轮夹盘与主轴锥体(1：5)配合在主轴上，并用左旋螺帽紧固，当发现整体式滑动轴承间隙过大时，可改变调整片的厚度来调整。
导轮轴线在垂直平面内回转—2o ～5 o 角度，借此选择适宜的零件纵进给速度。
导轮轴线在水平面可回转0 o～3 o角度，在磨削轮和导轮不修成圆锥形的情况下，可以磨削锥度小于1：20的锥体零件。
五、技术参数
1： 纵进给磨削标准托架
1.1磨削直径----------------------------------------------------------Ф5-50MM
1.2**磨削长度 ------------------------------------------------------150MM
2 横进给磨削(特殊部件需另行定货)
2.1磨削直径 ---------------------------------------------------------Ф7-50MM
2.2**磨削长度 ------------------------------------------------------150MM
3：砂轮规格-----------------------------------------------PSA400*150*203
4：导轮规格-----------------------------------------------PSA300*150*127
5：砂轮转速 --------------------------------------------------------1668转/分
6：导轮速度----------------------------------------------------20—200转/分
6.1修整速度 ----------------------------------------------------------250转/分
6.2工作速度 ---------------------------------------------------------无级调速
7： 导轮回转角度(垂直面内)--------------------------------- -2--+5°
7.1 导轮回转角度(水平面内)------------------------------- -1°—+3°
8：进给手轮每转进给量---------------------------------------------0.4MM
8.1 进给手轮每格进给量------------------------------------------0.002MM
8.2. 修正器刻度盘每格进给量------------------------------------0.01MM
9. 中心高---------------------------------------------------------------220MM
10.砂轮与导轮中心连线至床身底面距离----------------------1000MM
11：机床总功率----------------------------------------------------13.58KW
11.1砂轮电动机功率 --------------------------------------------------10KW
11.2导轮电动机功率 -------------------------------------------------1.5KW
11.3液压电机功率 ----------------------------------------------------1.1 KW
11.4润滑电机功率 --------------------------------------------------0.09 KW
12：使用电源-------------------------------------------------3相380V50HZ
13：机床外型尺寸(长*宽*高)----------------------1820*1680*1500
14：机床重量---------------------------------------------------------2800KG
15：机床工作精度
16.1圆度--------------------------------------------------------------0.002MM
16.2圆柱度-----------------------------------------------------------0.003MM
16.3粗糙度--------------------------------------------------------------0.32Rg
