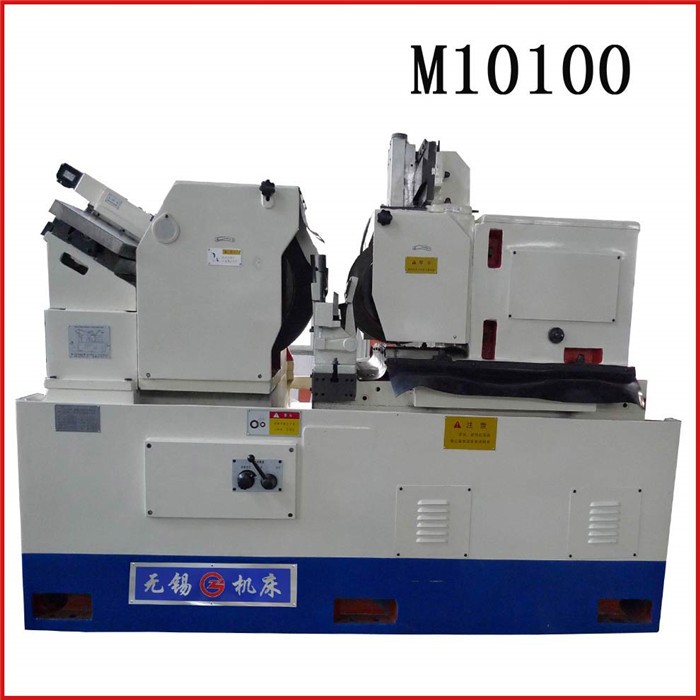

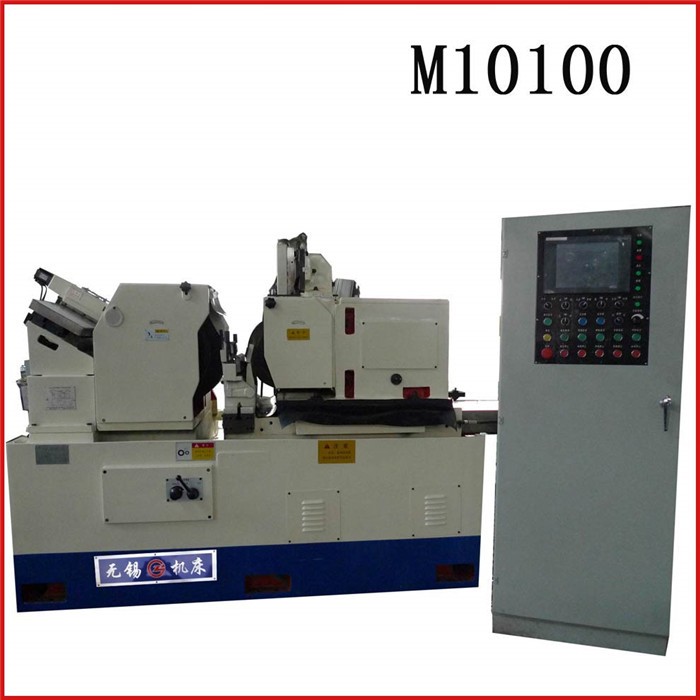

M10100技术参数

1.通磨

(1) 磨削直径----------------------------------------------- -------------10～100mm

(2) **磨削长度-------------------------------------------------------------210mm

2. 切入磨

(1) 磨削直径-------------------------------------------------------------10～100mm

(2) **磨削长度--------------------------------------------------------------195mm

3. 磨削轮规格---------------------------------------------------- --------P500×200×305

4. 导轮规格------------------------------------------------------------PSA350×200×127

5. 磨削轮转速--------------------------------------------------------------------1250r/min

6. 导轮转速(无级)------------------------------------------------------10～200r/min

7. 导轮回转角度

(1) 垂直平面内-----------------------------------------------------------------2°～5°

(2) 水平平面内-------------------------------------------------- ---------------0°～3°

8. 磨削进给量

(1) 手轮进给刻度盘每转进给量----------------------------------------------0.4mm

(2) 手轮进给刻度盘每格进给量--------------------------------------------0.002mm

9. 修整器刻度盘每转一格进给量----------------------------------------------- 0.01mm

10. 两砂轮中心连线至托架底面高-----------------------------------------------255mm

11. 电动机功率

(1) 磨削轮电动机---------------------------------------------------------------18.5kw

(2) 导轮电动机--------------------------------------------------------------------2.2kw

(3) 冷却泵电动机----------------------------------------------------------------0.12kw

(4) 液压电动机-------------------------------------------------------------------0.75kw

(5) 润滑电动机-------------------------------------------------------------------0.09kw

12. 机床引接电源------------------------------------------------------- 三相380V 50HZ

13. 机床外形尺寸-------------------------------------------------------1675×1505×1615

14. 机床净重约-----------------------------------------------------------------------4900Kg

15. 工作精度

(1)圆度----------------------------------------------------------------------------0.002mm

(1)圆柱度-------------------------------------------------------------------------0.003mm

(1)粗糙度-----------------------------------------------------------------------------Ra0.3 2
